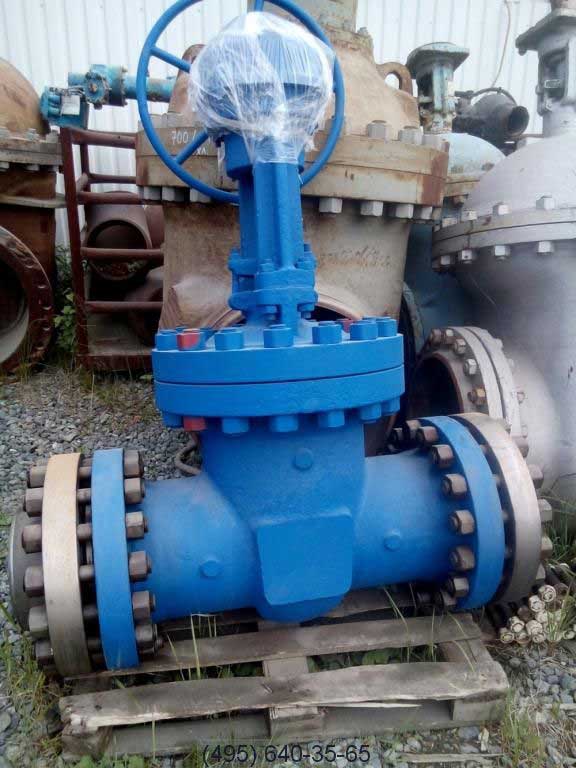

31ЛС545НЖ задвижка из легированной стали литая клиновая

Задвижки из легированной стали Задвижки из легированной стали
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Материал корпуса:
легированная сталь
Тип присоединения:
фланцевое
Способ управления:
ручной (редуктор)
Максимальная температура рабочей среды, °С:
425 °C
Ру, кг/см2:
160
Класс герметичности:
А (по ГОСТ 9544-2005)
Климатическое исполнение:
ХЛ1 (по ГОСТ 15150-69)
Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие слабоагрессивные нефтепродукты, слабоагрессивные жидкие и газообразные среды



Задвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.


Основные технические данные и параметры

  • Таблица-фигура: 31лс545нж
  • Температура рабочей среды: -60..+425°C
  • Максимальное рабочее давление продукта условное: 16 МПа
  • Минимальная температура окружающей среды: -60°C
  • Установочное положение: любое
  • Присоединение к системе: фланцевое
  • Присоединительные размеры фланцев для PN 100, 160: согласно ГОСТ 12815-80
  • Присоединительные размеры фланцев для PN 250: по ANSI B16.5
  • Герметичность: класс А согласно ГОСТ 9544-2005, В, С (по заказу потребителя)
  • Климатическое исполнение: ХЛ1 (по ГОСТ 15150-69)
  • Срок гарантийный: 24 месяца
  • Срок службы средний: 10 лет
  • Ресурс средний: от 2500 циклов
  • Наработка на отказ средняя: 500 циклов

Габаритные и присоединительные размеры


Задвижка из легированной стали 31лс545нж

31ЛС545НЖ задвижка из легированной стали литая клиновая


Наименование DN L D H3
Задвижка 31лс545нж Ду 150 150 559 350 925
Задвижка 31лс545нж Ду 200 200 660 430 1280
Задвижка 31лс545нж Ду 250 250 787 500 1545
