Вернуться в Задвижки из легированной стали

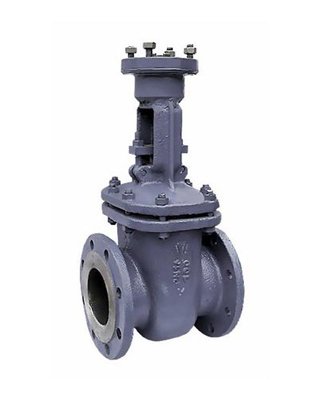

30ЛС941НЖ задвижка из легированной стали литая клиновая

Задвижки из легированной стали Задвижки из легированной стали
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Материал корпуса:
легированная сталь
Тип присоединения:
фланцевое
Способ управления:
электропривод
Максимальная температура рабочей среды, °С:
425 °C
Ру, кг/см2:
16
Класс герметичности:
А, B, C (по ГОСТ 9544-2005)
Климатическое исполнение:
ХЛ1 (по ГОСТ 15150-69)
Рабочая среда:
вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие



Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Чтобы купить задвижки в Москве, свяжитесь с менеджерами нашей компании любым удобным способом.

Основные технические данные и параметры

  • Рабочая среда: вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −60°С до +425°С
  • Условия эксплуатации: ХЛ1
  • Минимальная температура окружающего воздуха: −60°С
  • Присоединение к трубопроводу - фланцевое, исполнение В ряд 1 по ГОСТ Р 54432
  • Управление - с помощью электропривода

Габаритные и присоединительные размеры


Задвижка из легированной стали 30лс941нж Задвижка из легированной стали 30лс941нж

30ЛС941НЖ задвижка из легированной стали литая клиновая


Наименование DN L D H2
Задвижка 30лс941нж Ду 50 50 180 160 303
Задвижка 30лс941нж Ду 80 80 210 195 349
Задвижка 30лс941нж Ду 100 100 230 215 399
Задвижка 30лс941нж Ду 125 125 255 245 460
Задвижка 30лс941нж Ду 150 150 280 280 577
Задвижка 30лс941нж Ду 200 200 330 335 690
Задвижка 30лс941нж Ду 250 250 450 405 838
Задвижка 30лс941нж Ду 300 300 500 460 986
Задвижка 30лс941нж Ду 350 350 550 520 1205
Задвижка 30лс941нж Ду 400 400 600 580 1425
Задвижка 30лс941нж Ду 500 500 700 710 1545
Задвижка 30лс941нж Ду 600 600 800 840 1665
Задвижка 30лс941нж Ду 700 700 900 910 2070
Задвижка 30лс941нж Ду 800 800 1000 1020 2625
Задвижка 30лс941нж Ду 1000 1000 1242 1255 3230
Задвижка 30лс941нж Ду 1200 1200 1400 1485 3835

Материальное исполнение

  • Корпус: 20ГЛ
  • Крышка: 20ГЛ
  • Клин (диски): 20ГЛ
  • Шпиндель: сталь 14Х17Н2
  • Гайка шпинделя:  латунь ЛС59—1
  • Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 по ГОСТ 1759.4—87
  • Болт откидной: сталь 40Х
  • Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  • Набивка сальника: ТРГ
  • Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • Наплавка на клине: 13Х25Т, 10Х17Т

Характеристики задвижек 30лс941нж для подбора электропривода

Наименование Тип присоединения электропривода Момент, Н*м Количество оборотов шпинделя
Задвижка 30лс941нж Ду 50 А 52 15
Задвижка 30лс941нж Ду 80 А 84 23
Задвижка 30лс941нж Ду 100 А 84 24
Задвижка 30лс941нж Ду 150 А, Б 100, 160 33
Задвижка 30лс941нж Ду 200 Б 160 43
Задвижка 30лс941нж Ду 250 Б 280 43
Задвижка 30лс941нж Ду 300 Б, В 300, 400 53
 Задвижка 30лс941нж Ду 350  В 350 58
Задвижка 30лс941нж Ду 400 В 520 50
Задвижка 30лс941нж Ду 500 В 900 60
Задвижка 30лс941нж Ду 600 Г 2025 62
Задвижка 30лс941нж Ду 700 Г 3035 72
Задвижка 30лс941нж Ду 800 С понижающим редуктором на тип Г 4575 315
Задвижка 30лс941нж Ду 1000 Д 7957 105
Задвижка 30лс941нж Ду 1200 Д 10000 110

Чертежи изделия у различных производителей; ГОСТы, ОСТы, ТУ

Нередко проектные организации, закладывают в проекты не таблицу фигур (30лс941нж), а номер чертежа. При этом задвижка, производимая различными заводами, может иметь идентичные технические характеристики. Чтобы облегчить потребителю поиск задвижки клиновой с выдвижным шпинделем 30лс941нж, можно указать номер четрежа:

  • ЗКЛ 13004

В нашу компанию поступает большое количество заказов на арматуру, в которых снабженцы просят подобрать определенный тип арматуры по ТУ. Необходимо помнить, что ТУ (Технические Условия) уникальны для каждого завода-изготовителя и имеют цифровое обозначение, определяющее производителя. При поиске задвижки 30лс941нж, клиенты чаще всего запрашивают наиболее распространенные в нашей стране ТУ изготовителей:

  • ТУ 3741-024-57146717-2005,
  • ТУ 3741-001-07533604-94,
  • TУ3741-006-07533604-01,
  • ГОСТ 15150-69,
  • ГОСТ 12815-80

Специалисты ООО НПО «Спецнефтемаш» помогут вам определить завод по номеру заводского чертежа или ТУ производителя, предложат аналогичную продукцию, с теми же техническими характеристиками, но имеющуюся в наличии или по более выгодной цене.
