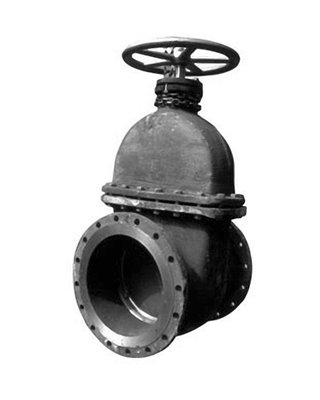

30Ч3БР (МТР) задвижка параллельная с невыдвижным шпинделем

Задвижки чугунные Задвижки чугунные
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Материал корпуса:
чугун
Тип присоединения:
фланцевое
Способ управления:
ручной (маховик)
Максимальная температура рабочей среды, °С:
40 °C
Ру, кг/см2:
10
Класс герметичности:
B, C (по ГОСТ 9544-2005)
Климатическое исполнение:
УХЛ (по ГОСТ 15150-69)
Рабочая среда:
вода



Задвижки применяются в качестве запорных устройств на трубопроводах для перекрытия потока рабочей среды (воды при температуре до 40°С и давлении до 1,0 МПа). Рабочее положение трубопровода: горизонтальное, вертикальное, наклонное. Направление подачи рабочей среды: двустороннее.


Основные технические данные и параметры

  • Таблица-фигура: 30ч3бр
  • Номер чертежа: МТР
  • Рабочая среда: вода
  • Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80
  • Материал корпуса: чугун
  • Материал уплотнений: бронза

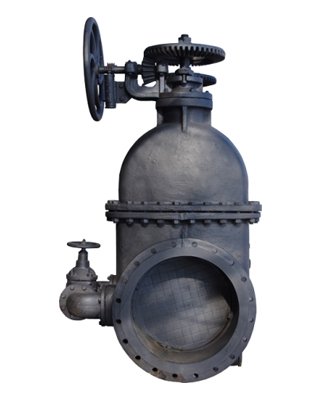

  • Обвод затвора (байпас) DN 250–400: отсутствует
  • Обвод затвора (байпас) DN 600–1200: имеется
  • Герметичность затвора: по классу "В", "С" ГОСТ 9544-93
  • Климатическое исполнение: УХЛ по ГОСТ 15150-69
  • Рабочее давление: 10 кгс/см2
  • Способ управления: ручной (маховик)
  • ТУ на изготовление и поставку: ТУ 26-07-1206-79

Габаритные и присоединительные размеры


Задвижка чугунная 30ч3бр

30Ч3БР задвижка параллельная с невыдвижным шпинделем


Задвижки с условным диаметром (DN) 250–400

Ду, мм L H H1 B Do D D1 d n
250 450 970 775 458 330 390 350 23 12
300 500 1078 858 516 330 440 400 23 12
400 600 1254 971 642 500 565 515 27 16

Задвижки с условным диаметром (DN) 600–1200

ду, мм L H H1 B B1 D0 D D1 d n Отвод
L1 d0 dN H
600 800 2082 1677 1184 720 640 780 725 30 20 610 200 100 363
900 1100 2843 2417 1575 925 900 1110 1050 33 28 794 250 150 495
1000 1200 3177 2527 1700 975 900 1220 1160 33 28 848 250 150 495
1200 1400 3984 3194 1990 1125 900 1455 1380 42 32 998 250 150 495
