Вернуться в Задвижки чугунные

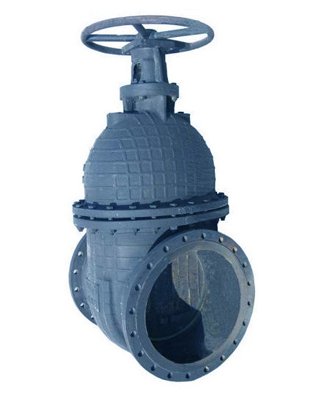

30Ч15БР задвижка чугунная параллельная

Задвижки чугунные Задвижки чугунные
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Материал корпуса:
чугун
Тип присоединения:
фланцевое
Способ управления:
ручной
Максимальная температура рабочей среды, °С:
100 °C
Уплотнение штока:
сальниковая набивка
Класс герметичности ГОСТ 9544-2005:
D
Материал уплотнения затвора:
латунь
Рабочая среда:
вода, пар



Чугунная параллельная двухдисковая задвижка 30Ч15БР с ручным приводом выполнена из серого чугуна, имеет невыдвижной шпиндель и фланцевый тип соединения. Материал уплотнительных колец задвижки — это литейная латунь марки ЛЦ38Мц2С2 по ГОСТ 1771-80. Задвижка 30Ч15БР имеет асбестовую плетеную набивку сальника АП-31 по ГОСТ 5152-84 пропитанную жировым антифрикционным графитированным составом.

Назначение

Фланцевая задвижка 30Ч15БР предназначена для установки на трубопроводе в качестве запорного устройства при транспортировке питьевой или технической воды, пара с температурой рабочей среды до 100°С.

Задвижка имеет ручное штурвальное управление с помощью маховика, есть возможность установки редуктора или электропривода. Благодаря своей оригинальной конструкции, задвижка 30Ч15БР может устанавливаться с наклоном от вертикальной оси в 90°, это особенно удобно при монтаже в ограниченных по размеру условиях, а также на емкостях и резервуарах.

Технические характеристики

Задвижка рассчитана на максимальное условное давление 1,0 МПа (10 кгс/см2). Чугунная задвижка 30Ч15БР гарантирует полное перекрытие потока рабочей среды. Герметичность затвора соответствует классу «D» по ГОСТ 9544-93. Задвижка пригодна для работы при температуре окружающей среды от −15 до +40°С. Гарантированный средний ресурс эксплуатации задвижки составляет 10 000 циклов «открыто-закрыто», а срок службы не менее 10 лет.


Задвижка чугунная параллельная 30Ч15БР

Габаритные размеры

Диаметр, мм L, мм H, мм Масса, кг
500 700 1360 870
600 800 1405 1180
800 1000 1900 2831

Материальное исполнение

Наименование детали Материал
Корпус, крышка, клин, диски, маховик СЧ18 ГОСТ 1412
Материал уплотнительных поверхностей Латунь ЛЦ38Мц2С2 ГОСТ1771
Сальник СЧ15 ГОСТ 1412
Шпиндель Сталь 20Х13 ГОСТ 5632
Втулка резьбовая Латунь ЛЦ40С ГОСТ 17711
Набивка сальника АП31 ГОСТ 5152
Прокладка Паронит ПОН-Б ГОСТ 481

Основные технические данные задвижки 30Ч15БР на PN 1,0 МПа DN 500

Наименование параметра Показатель
Крутящий момент для управления задвижкой, Н*м 520
Температура рабочей среды t,°С до 100
Температура окружающей среды t,°С От -15 до +40
Герметичность в затворе по ГОСТ 9544-93
Коэффициент гидравлического сопротивления 0,2
Габаритные и присоединительные размеры, мм:
- строительная длина
- высота от оси магистрали
- диаметр магистральных фланцев
- диаметр по центру присоединительных отверстий
- диаметр отверстий

700
1185
670
620
26
Количество отверстий 20
Масса, кг 955

Аналоги задвижки 30ч15бр
