Вернуться в Фильтры ФС

Фильтры сетчатые конусные ФС-VII

Фильтры ФС-7
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Диаметр:
от 50 мм до 400 мм
Давление:
до 6,3 МПа
Материал корпуса:
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Материал фильтроэлемента:
12Х18Н10Т, 10Х17Н13М2Т
Диаметр ячейки фильтроэлемента :
0,2 - 4,0 мм
Тип присоединения:
фланцевый, муфтовый, под приварку
Климатическое исполнение:
У, УХЛ, ХЛ, Т
Рабочая среда:
воздух, вода, пар, природный газ, нефтепродукты
Производитель ФС 7:
ООО "НПО "Спецнефтемаш"



ФС-VII - фильтр, который используется для очистки среды от частиц. Этот вид фильтров применяют:

  • в насосах;
  • в клапанах;
  • в компрессорах.

Размер ячеек самой мелкой сетки фильтра ФСК составляет 0,05 мм. Частицы, размер которых больше 0,05 мм, задерживаются в сетке. Фильтр конусный сетчатый предотвращает попадание крупных инородных частиц в компрессионные системы, клапана и насосные установки. Элемент закрепляют на всасывающем трубопроводе.

Установка фильтра ФСК: ФС- VII ТУ 3615-001-24009276-2015 возможна как на горизонтальном, так и на вертикальном трубопроводе. Поток рабочей среды, проходя через фильтр, фильтруется с помощью фильтрующего элемента, который с легкостью демонтируется и промывается при разборке фильтра.

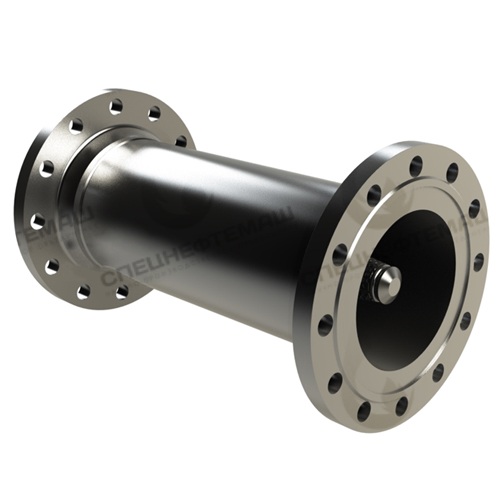

Фильтр сетчатый ФС-VII

Фильтры сетчатые конусные ФС-VII


Параметры и размеры

Обозначение фильтра DY, мм Py, МПа D L L2 n d масса, кг
ФС-VII-50-1,6 50 1,6 125 250 255 4 18 5
ФС-VII-65-1,6 65 1,6 145 280 285 4 18 8,4
ФС-VII-80-1,6 80 1,6 160 350 355 4 18 11,9
ФС-VII-100-1,6 100 1,6 180 400 405 8 18 15,4
ФС-VII-150-1,6 150 1,6 240 500 505 8 22 26,9
ФС-VII-200-1,6 200 1,6 295 600 605 12 22 42,8
ФС-VII-250-1,6 250 1,6 355 700 707 12 26 62,3
ФС-VII-300-1,6 300 1,6 410 800 806 12 26 94,5
ФС-VII-350-1,6 350 1,6 470 950 958 16 26 139
ФС-VII-400-1,6 400 1,6 525 1000 1008 16 30 179
ФС-VII-50-2,5 50 2,5 125 250 255 4 18 6,8
ФС-VII-65-2,5 65 2,5 145 280 285 8 18 9,8
ФС-VII-80-2,5 80 2,5 160 350 355 8 18 12,3
ФС-VII-100-2,5 100 2,5 190 400 405 8 22 18,4
ФС-VII-150-2,5 150 2,5 250 500 505 8 26 34,4
ФС-VII-200-2,5 200 2,5 310 600 605 12 26 55
ФС-VII-250-2,5 250 2,5 370 700 707 12 30 82,8
ФС-VII-300-2,5 300 2,5 430 800 806 16 30 115
ФС-VII-350-2,5 350 2,5 490 950 958 16 33 174,5
ФС-VII-400-2,5 400 2,5 550 1000 1008 16 33 220
ФС-VII-50-4,0 50 4,0 125 250 255 4 18 7,3
ФС-VII-65-4,0 65 4,0 145 280 285 8 18 10
ФС-VII-80-4,0 80 4,0 160 350 355 8 18 13,3
ФС-VII-100-4,0 100 4,0 190 400 405 8 22 19,2
ФС-VII-150-4,0 150 4,0 250 500 505 8 26 35,9
ФС-VII-200-4,0 200 4,0 320 600 605 12 30 70
ФС-VII-250-4,0 250 4,0 385 700 707 12 33 110,2
ФС-VII-300-4,0 300 4,0 450 800 806 16 33 156,5
ФС-VII-350-4,0 350 4,0 510 950 958 16 33 221,5
ФС-VII-400-4,0 400 4,0 585 1000 1008 16 39 332
ФС-VII-50-6,3 50 6,3 135 250 255 4 22 10,8
ФС-VII-65-6,3 65 6,3 160 280 285 8 22 14,5
ФС-VII-80-6,3 80 6,3 170 350 355 8 22 17,8
ФС-VII-100-6,3 100 6,3 200 400 405 8 26 27,1
ФС-VII-150-6,3 150 6,3 280 500 505 8 33 59,2
ФС-VII-200-6,3 200 6,3 345 600 605 12 33 96,6
ФС-VII-250-6,3 250 6,3 400 700 707 12 39 144,3
ФС-VII-300-6,3 300 6,3 460 800 806 16 39 207,5
ФС-VII-350-6,3 350 6,3 525 950 958 16 39 306,5
ФС-VII-400-6,3 400 6,3 585 1000 1008 16 45 403,6

Параметры и размеры

Фильтр конусный сетчатый имеет одно важное преимущество - он может работать как в вертикальном положении, так и в горизонтальном. У элемента практически нет недостатков, он универсален.

Фильтры конусные ФС-VII используют в системах:

  • с водой и газом;
  • с нефтепродуктами;
  • с углеводородами (жидкими и газообразными);
  • с газовыми смесями.

Фильтр сетчатый конусный состоит из трех комплектующих: фланца, корпуса и сетки. Корпус устройства производят, используя надежные марки стали. Размер самой крупной ячейки в сетке достигает 4 мм, а самой мелкой - 0,05 мм. При покупке можно выбрать фильтр с сеткой подходящего размера. Это позволит очистить среду от инородных частиц максимально быстро.

Фильтры ФС-VII успешно эксплуатируют в различных системах, оборудование хорошо зарекомендовало себя. Фильтрующие элементы используются в технологических сетях. На предприятиях сетчатые фильтрующие элементы применяют для очистки жидкостей и газов. Изделие имеет длительный срок службы, оно изготовлено из долговечных материалов и не подвержено коррозии.
