Вернуться в Фильтры ФС

Фильтры сетчатые ФС-VI по Т-ММ-11-2003

Фильтры ФС-6
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Диаметр:
от 50 мм до 600 мм
Давление:
до 1 МПа
Материал корпуса:
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Материал фильтроэлемента:
12Х18Н10Т, 10Х17Н13М2Т
Диаметр ячейки фильтроэлемента :
0,1 мм
Тип присоединения:
фланцевый, муфтовый, под приварку
Климатическое исполнение:
У, УХЛ, ХЛ, Т
Рабочая среда:
воздух, вода, пар, природный газ, нефтепродукты
Производитель ФС 6:
ООО "НПО "Спецнефтемаш"

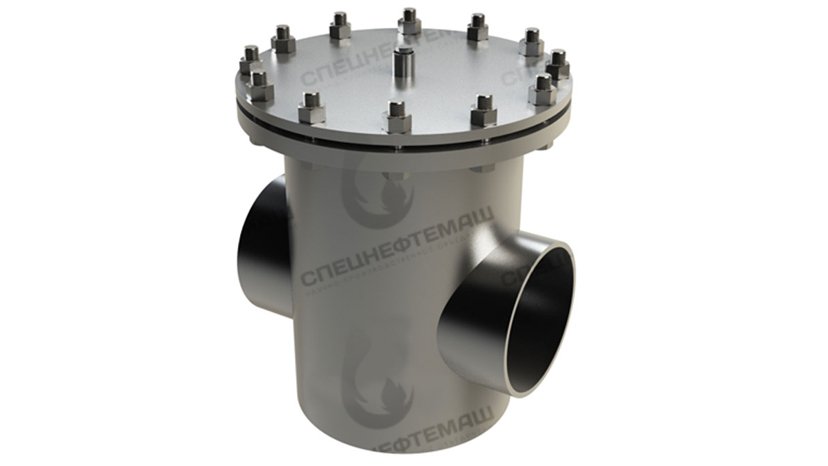

Фильтр ФС-VI очищает жидкие и газообразные среды от загрязнений на прямых трубопроводах диаметрами до 600 мм. Такой фильтр устанавливается при давлении транспортируемой среды до 10 кгс/см2.

Сетка фильтра ФС-6, изготовленная из нержавеющих сталей, позволяет улавливать частицы меньшие, чем размер ячейки сетки. Для фильтров, выполненных согласно Т-ММ-11-2003, такие частицы имеют диаметр от 0,1 мм.

Сетчатые фильтры ФС изготавливаются из различных сталей в соответствии с требованиями клиента и с учетом необходимого климатического исполнения. Также фильтр ФС-VI может иметь фланцевое исполнение или исполнение под приварку.

Фильтры сетчатые ФС-VI изготавливаются согласно ТУ 3615-001-24009276-2015.


  1. корпус фильтра;
  2. фильтроэлемент;
  3. крышка фильтра;
  4. болт;
  5. гайка;
  6. фланец;
  7. дренаж;
  8. дренаж.

Параметры и размеры

Обозначение фильтра D D1 H* H1* H2* S S1 A* Aф* Масса фильтра (под приварку) кг*
ФС-VI-25-10 32 108 294 278 80 2 4 320 320 15,2
ФС-VI-32-10 38 108 294 278 80 2 4 320 320 15,3
ФС-VI-40-10 45 108 294 278 80 3 4 320 320 15,9
ФС-VI-50-10 57 108 294 278 80 3 4 320 320 16,0
ФС-VI-80-10 89 219 384 368 120 3,5 6 420 420 43,5
ФС-VI-100-10 108 219 384 368 120 4 6 420 420 44,3
ФС-VI-150-10 159 325 498 478 190 4,5 8 520 520 63,1
ФС-VI-200-10 219 325 498 478 190 8 8 520 520 149,1
ФС-VI-250-10 273 426 572 548 210 10 10 620 620 255,1

Материальное исполнение

Шифр материального исполнения Тип фильтра Давление условное, МПа Температура, °С Марка стали, обозначение стандарта
труба фланец заглушка фильтрующая корзина
от до каркас сетка
Д08 VI 1,0 минус 30 450 20 ГОСТ 1050, ГОСТ 8731 гр.В 20 ГОСТ 1050 Ст3сп ГОСТ 380, ГОСТ 14637 12Х18Н9 ГОСТ 5632
Е01 VI 1,0 минус 50 350 10Г2 ГОСТ 4543, гр. В ГОСТ 8731 09Г2С ГОСТ 5520, ГОСТ 19281, ГОСТ 8479 гр. IV -КП.245
