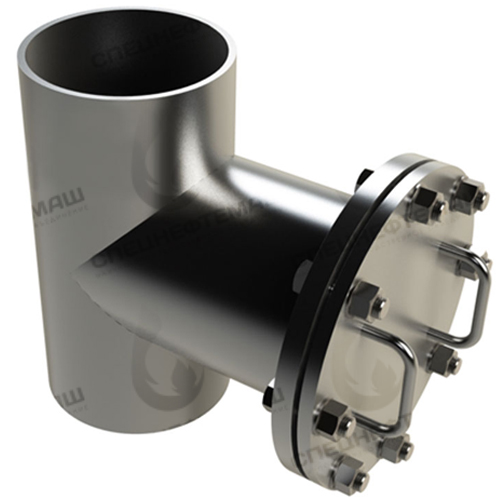

Фильтры сетчатые ФС-IV по Т-ММ-11-2003
от 50 мм до 600 мм
до 1 МПа
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
12Х18Н10Т, 10Х17Н13М2Т
0,1 - 4,0 мм
фланцевый, муфтовый, под приварку
У, УХЛ, ХЛ, Т
воздух, вода, пар, природный газ, нефтепродукты
ООО "НПО "Спецнефтемаш"
Типоразмеры в наличии:
Фильтры сетчатые ФСIV предназначены для установки на всасывающих линиях насосов для защиты их от грязи, окалины и посторонних предметов, после монтажа или ремонта трубопровода.
Конструкция фильтров дает возможность вынимать фильтрующую корзину после окончания процесса промывки трубопровода без демонтажа самого трубопровода.
Фильтр устанавливается перед защищаемым элементом, улавливает и собирает посторонние частицы, содержащиеся в потоке. Степень очистки потока определяется размером ячеек в сетке фильтрующего.
Фильтры сетчатые ФС-IV изготавливаются согласно ТУ 3615-001-24009276-2015.
Фильтр сетчатый типа ФСIV устанавливается на трубопроводных системах от Ду50 до Ду 600 мм и рассчитан на давление 1,0 МПа.
- корпус фильтра;
- фильтроэлемент;
- крышка фильтра;
Параметры и размеры
| Обозначение фильтра | D | S* | A* | Аф* | Б* | Бф* | В* | Г* | Масса фильтра (под приварку) кг* |
| ФС-IV-50-10 | 57 | 3 | 130 | 130 | 260 | 260 | 290 | 187 | 7,86 |
| ФС-IV-80-10 | 89 | 3.5 | 145 | 145 | 290 | 290 | 325 | 208 | 11,77 |
| ФС-IV-100-10 | 108 | 4 | 155 | 155 | 310 | 310 | 355 | 228 | 15,42 |
| ФС-IV-150-10 | 159 | 6 | 180 | 180 | 360 | 360 | 425 | 268 | 31,13 |
| ФС-IV-200-10 | 219 | 8 | 210 | 210 | 420 | 420 | 500 | 308 | 47,41 |
| ФС-IV-250-10 | 273 | 10 | 240 | 240 | 480 | 480 | 565 | 338 | 72,5 |
| ФС-IV-300-10 | 325 | 10 | 270 | 270 | 450 | 450 | 704 | 540 | 153,5 |
| ФС-IV-350-10 | 377 | 12 | 310 | 310 | 520 | 520 | 804 | 620 | 224,0 |
| ФС-IV-400-10 | 426 | 16 | 335 | 335 | 600 | 600 | 911 | 670 | 320,7 |
| ФС-IV-500-10 | 530 | 12 | 400 | 400 | 700 | 700 | 1053 | 800 | 323,7 |
| ФС-IV-600-10 | 630 | 12 | 450 | 450 | 800 | 800 | 1207 | 900 | 450,2 |
Материальное исполнение
| Шифр материального исполнения | Тип фильтра | Давление условное, МПа | Температура, °С | Марка стали, обозначение стандарта | |||||
| труба | фланец | заглушка | фильтрующая корзина | ||||||
| от | до | каркас | сетка | ||||||
| Д08 | IV | 1,0 | минус 30 | 450 | 20 ГОСТ 1050, ГОСТ 8731 гр.В | 20 ГОСТ 1050 | Ст3сп ГОСТ 380, ГОСТ 14637 | 12Х18Н9 ГОСТ 5632 | |
| Е01 | IV | 1,0 | минус 50 | 350 | 10Г2 ГОСТ 4543, гр. В ГОСТ 8731 | 09Г2С ГОСТ 5520, ГОСТ 19281, ГОСТ 8479 гр. IV -КП.245 | |||
| Д12 | IV | 1,0 | 0 | 200 | Ст3сп ГОСТ 380, ГОСТ 14637 | 20 ГОСТ 1050 | |||
| Е03 | IV | 1,0 | минус 40 | 300 | 17Г1С ГОСТ 5520 | 09Г2С ГОСТ 5520, ГОСТ 19281, ГОСТ 8479 гр. IV -КП.245 | |||
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Чтобы купить сетчатый фильтр в Москве, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
