Фильтры сетчатые ФС-III по Т-ММ-11-2003

Фильтры ФС-3
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Диаметр:
от 25 мм до 250 мм
Давление:
до 6,3 МПа
Материал корпуса:
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Материал фильтроэлемента:
12Х18Н10Т, 10Х17Н13М2Т
Диаметр ячейки фильтроэлемента :
0,1 - 4,0 мм
Тип присоединения:
фланцевый, муфтовый, под приварку
Климатическое исполнение:
У, УХЛ, ХЛ, Т
Рабочая среда:
воздух, вода, пар, природный газ, нефтепродукты
Производитель ФС 3:
ООО "НПО "Спецнефтемаш"

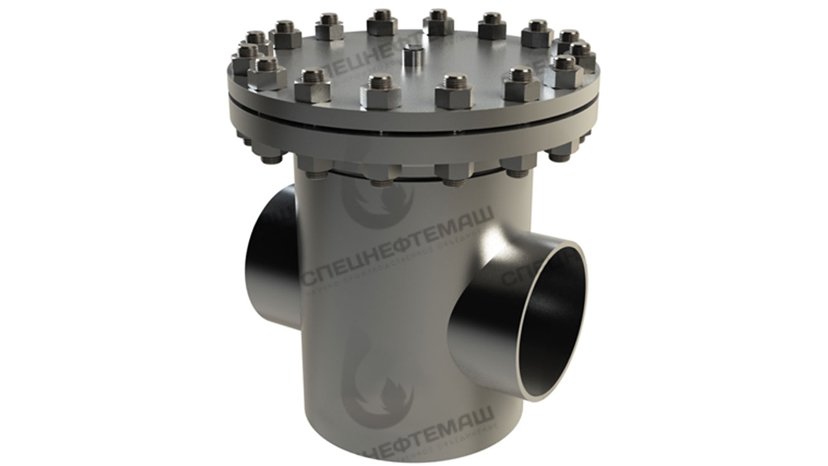

Фильтр ФС-III по Т-ММ-11-2003 представляет собой корпус с фильтрующим элементом, который очищает проходящий через него поток среды от твердых частиц и примесей. Среда, проходящая через фильтр ФС-3 может быть жидкой или газообразной и иметь условное давление 2,5-6,3 МПа. Фильтры ФС-III устанавливают на горизонтальных прямых трубопроводах.

Фильтры сетчатые фланцевые ФС изготавливаются из стали различных марок, а сетка фильтра выполняется из нержавеющей стали. Размер ячейки сетки рассчитывается индивидуально и зависит от исходных характеристик транспортируемой среды и необходимой степени очистки. ФС-III изготавливается в различных климатических модификациях в зависимости от марки стали.

Фильтры сетчатые ФС-III изготавливаются согласно ТУ 3615-001-24009276-2015.

Установка фильтра ФС осуществляется на трубопроводе перед защищаемым устройством. Фильтр ФС улавливает содержащиеся в потоке рабочей среды инородные механические частицы. Степень фильтрации рабочего вещества определяется размером ячеек сетки фильтрующего элемента. В качестве рабочего вещества могут выступать жидкости и газы.

Монтируется изделие в соответствии с ГОСТом 12815-80. К установке фильтра предъявляются следующие требования:

  • Положение изделия может быть любым, однако отстойник должен быть направлен вниз.
  • На корпусе изделия стрелкой указывается направление, по которому движется фильтруемая жидкость.
  • Чтобы очистить деталь, открывается дренажный кран, при сильном загрязнении снимается крышка и очищается фильтр.

  1. корпус фильтра;
  2. фильтроэлемент;
  3. крышка фильтра;
  4. болт;
  5. гайка;
  6. фланец;
  7. дренаж;
  8. дренаж.

Параметры и размеры

Обозначение фильтра D D1 H* H1* H2* S* S1* A* Aф* Масса фильтра (под приварку) кг*
ФС-III-25-25 32 108 300 280 80 2 4 320 396 18
ФС-III-32-25 38 108 300 280 80 2 4 320 410 19,8
ФС-III-40-25 45 108 300 280 80 3 4 320 416 19,9
ФС-III-50-25 57 108 300 280 80 3 4 320 416 20,0
ФС-III-80-25 89 219 392 370 120 3,5 6 420 530 55,9
ФС-III-100-25 108 219 392 370 120 4 6 420 542 62,7
ФС-III-150-25 159 325 507 480 190 4,5 8 520 662 130,5
ФС-III-200-25 219 325 507 480 190 8 8 520 676 134,5
ФС-III-250-25 273 426 587 550 210 10 10 620 776 255,1
ФС-III-25-40 32 108 312 290 120 2 4 300 376 20,9
ФС-III-32-40 38 108 312 290 120 2 4 300 390 21
ФС-III-40-40 45 108 330 300 120 3 4 300 396 21,33
ФС-III-50-40 57 108 330 300 120 3 4 300 396 21,5
ФС-III-80-40 89 219 420 380 140 3,5 6 420 536 77,90
ФС-III-100-40 108 219 420 380 140 4 6 420 556 74,6
ФС-III-150-40 159 325 560 520 190 4,5 8 520 662 180,00
ФС-III-200-40 219 325 560 520 190 6 8 520 696 179,9
ФС-III-250-40 273 426 640 590 210 8 10 620 822 345,8
ФС-III-25-63 32 108 328 300 120 2 4 300 416 28,35
ФС-III-32-63 38 108 328 300 120 2 4 300 424 28,4
ФС-III-40-63 45 108 358 320 120 3 4 300 436 29,2
ФС-III-50-63 57 108 358 320 120 3 4 300 440 30,33
ФС-III-80-63 89 219 440 400 130 3,5 8 420 570 106,7
ФС-III-100-63 108 219 440 400 130 4 8 420 580 107,3
ФС-III-150-63 159 325 590 540 210 6 10 520 736 224,5
ФС-III-200-63 219 325 590 540 210 8 10 520 746 238,3
ФС-III-250-63 273 426 670 610 210 10 16 620 856 449,5

Материальное исполнение

Шифр материального исполнения Тип фильтра Давление условное, МПа Температура, °С Марка стали, обозначение стандарта
труба фланец заглушка фильтрующая корзина
от до каркас сетка
Д08 III 2,5
4,0
6,3
минус 30 450 20 ГОСТ 1050, ГОСТ 8731 гр.В 20 ГОСТ 1050 Ст3сп ГОСТ 380, ГОСТ 14637 12Х18Н9 ГОСТ 5632
Е01 III 2,5
4,0
6,3
минус 50 350 10Г2 ГОСТ 4543, гр. В ГОСТ 8731 09Г2С ГОСТ 5520, ГОСТ 19281, ГОСТ 8479 гр. IV -КП.245
