Вернуться в Фильтры ФС

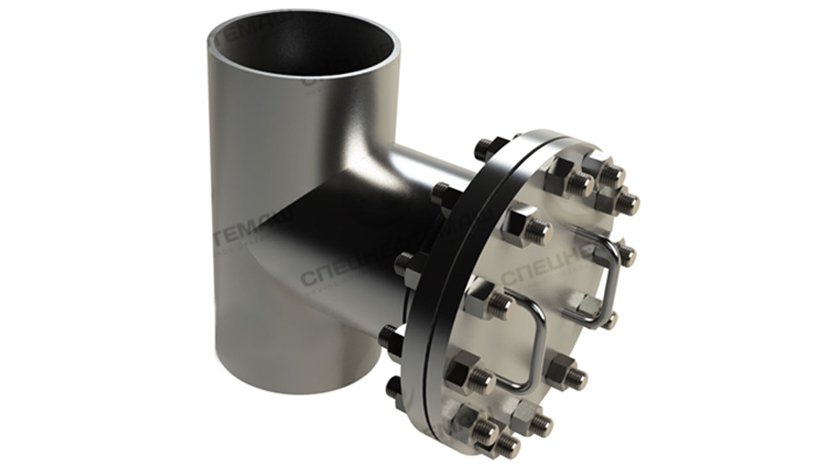

Фильтры сетчатые ФС-I по Т-ММ-11-2003

Фильтры ФС-1
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Диаметр:
от 50 мм до 1200 мм
Давление:
о 6,3 МПа
Материал корпуса:
сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Материал фильтроэлемента:
12Х18Н10Т, 10Х17Н13М2Т
Диаметр ячейки фильтроэлемента :
0,1 - 4,0 мм
Тип присоединения:
фланцевый, муфтовый, под приварку
Климатическое исполнение:
У, УХЛ, ХЛ, Т
Рабочая среда:
воздух, вода, пар, природный газ, нефтепродукты
Производитель ФС 1:
ООО "НПО "Спецнефтемаш"

Типоразмеры в наличии:

ФС-I
ФС-II
ФС-III
ФС-IV
ФС-V
ФС-VI
ФС-VII
ФС-VIII
ФС-IX



Сетчатые фильтры ФС-I применяются на вертикальных трубопроводах диаметром от 50 мм до 400 мм перед измерительным оборудованием, насосами и др. для отфильтровывания примесей и твердых частиц диаметром большим, чем размер ячейки сетки фильтра.

Фильтры ФС-1 могут устанавливаться на трубопроводах, транспортирующих жидкие и газообрезные среды, условное давление которых составляет от 2,5 до 6,3 МПа.

Сетчатый фильтр ФС-I может иметь различные климатические исполнения, а сталь, из которой изготовлены корпус и сетка, определяют температуру рабочей среды и температуру окружающей среды, возможных для успешной эксплуатации фильтра.

Фильтры сетчатые ФС-I изготавливаются согласно ТУ 3615-001-24009276-2015.

В конструкцию фильтра входит корпус-тройник, крышка и сетка. От величины ячейки зависит размер частиц, которые улавливает сетка. Устройство позволяет вынимать и промывать фильтрационную часть без демонтажа трубопровода. Фильтры сетчатые ФС-1 могут применяться для работы с неагрессивными, средне- и малоагрессивными средами в системах со следующими условиями:

  • температура от -60 до +450 градусов;
  • допустимое давление в системе – 2.5-6.5 мегапаскалей;
  • диаметр трубопровода от 5 до 40 сантиметров.

Все сетчатые фильтры по конструктивным особенностям делятся на 6 групп. Модификации ФС-1 и 4 предназначены для вертикальных трубопроводов, 2 и 5 – для горизонтальных, 3 и 6 могут использоваться в любом качестве.

Конструктивные исполнения фильтров сетчатых ФС типа I по Т-ММ

Фильтры ФС-I
1 - корпус фильтра; 2 - фильтроэлемент; 3 - крышка фильтра; 4 - гайка; 5 - шпилька; 6 — прокладка.

Габаритные и присоединительные размеры фильтров сетчатых тип I.

Размеры в мм

Обозначение фильтра D S* A* Аф* Б* Бф* В* Г* Масса фильтра (под приварку) кг*
ФС-I-50-25 57 3 130 178 260 356 290 190 8,8
ФС-I-80-25 89 3,5 145 200 290 400 325 210 13,3
ФС-I-100-25 108 4 155 216 310 432 355 230 20,16
ФС-I-150-25 159 6 180 251 360 502 425 270 41,2
ФС-I-200-25 219 8 210 288 420 576 500 310 67,0
ФС-I-250-25 273 10 240 318 480 636 565 340 108,4
ФС-I-300-25 325 10 270 354 488 656 702 540 157,3
ФС-I-350-25 377 12 310 399 520 698 800 620 230,5
ФС-I-400-25 426 16 335 439 600 808 909 670 326,6
ФС-I-50-40 57 3 130 178 260 356 290 190 8,9
ФС-I-80-40 89 3,5 145 203 290 406 330 215 14,2
ФС-I-100-40 108 4 155 223 310 446 365 235 21,2
ФС-I-150-40 159 6 180 251 360 502 425 270 41,7
ФС-I-200-40 219 8 210 298 420 596 510 320 75,8
ФС-I-250-40 273 10 240 338 480 676 585 360 126,8
ФС-I-300-40 325 10 270 382 488 712 745 540 196,5
ФС-I-350-40 377 12 310 426 550 782 840 620 270,1
ФС-I-400-40 426 16 335 470 535 805 954 670 406,4
ФС-I-50-63 57 3 130 197 260 394 315 210 12,4
ФС-I-80-63 89 3,5 145 217 290 434 355 230 20,4
ФС-I-100-63 108 4 155 232 310 464 375 245 42,1
ФС-I-150-63 159 6 180 285 360 570 470 305 65,8
ФС-I-200-63 219 8 210 320 420 640 545 345 101,0
ФС-I-250-63 273 10 240 355 480 710 610 380 168,9
ФС-I-300-63 325 10 270 390 495 735 764 540 226,8
ФС-I-350-63 377 12 310 450 575 855 874 620 324,5
ФС-I-400-63 426 16 335 490 655 965 984 670 463,6

* - Для справки


Материальное исполнение

Шифр материального исполнения Тип фильтра Давление условное, МПа Температура, °С Марка стали, обозначение стандарта
труба фланец заглушка фильтрующая корзина
от до каркас сетка
Д08 I 2,5
4,0
6,3
минус 30 450 20 ГОСТ 1050, ГОСТ 8731 гр.В 20 ГОСТ 1050 Ст3сп ГОСТ 380, ГОСТ 14637 12Х18Н9 ГОСТ 5632
Е01 I 2,5
4,0
6,3
минус 50 350 10Г2 ГОСТ 4543, гр. В ГОСТ 8731 09Г2С ГОСТ 5520, ГОСТ 19281, ГОСТ 8479 гр. IV -КП.245

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, сепарационное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное сепарационное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Чтобы купить сетчатый фильтр в Челябинске, заполните специальную форму, или свяжитесь с менеджерами нашей компании любым удобным способом.
