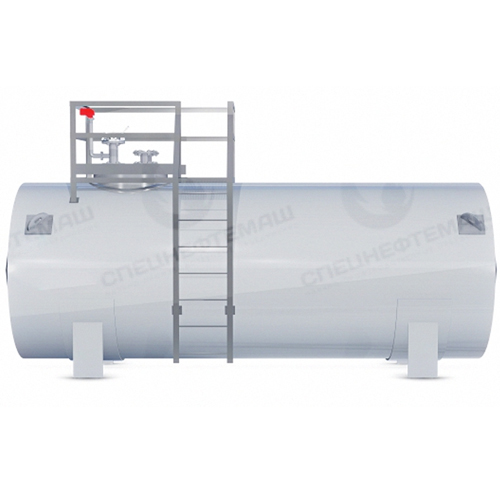

Резервуар горизонтальный стальной наземный РГСН-75
75 м3
От 0 до 90 °C
сталь Ст3, 09ГС2С, 12х18Н10Т
Наземное
Нефтепродукты
Жидкость
до 9 баллов
10 лет
ООО НПО "Спецнефтемаш"
Типоразмеры в наличии:
Стальные емкости РГСН-75 – хранилища горизонтального размещения под любые субстанции плотностью до тонны/куб. метр вместимостью 75 куб. метров. В НПО «Спецнефтемаш» вы можете купить горизонтальное резервуарное оборудование по лучшей стоимости с быстрой доставкой по России и странам ближнего зарубежья.
Наши наземные горизонтальные резервуары РГСН-75 пригодны для эксплуатации в различных условиях климата:
- температурные условия – от 95 градусов выше нуля до 65 градусов ниже нуля;
- жидкость межстенного пространства: t вспышки от 100 градусов, химически нейтральна, плотностью выше плотности эксплуатируемого материала.
Резервуар РГСН-75: конструкция и характеристики
Конструкция горизонтальных резервуаров РГСН-75 имеет форму цилиндра с плоским или коническим дном. В зависимости от параметров изделия меняется предельное избыточное давление, при котором может использоваться система хранения материала. Для цилиндров с плоским дном предел ограничен 0,04 МПа, с коническим – 0,07 МПа, вакуум – 0,001 МПа.
В производстве хранилищ надземного типа применяются качественные марки стали с антикоррозионной защитой. На выходе продукция НПО «Спецнефтемаш» соответствует ГОСТам 17032–2010 и Р.52630–2012, что подтверждено сертификатом (№ Росс.RU.АВ17.по1286).
Резервуар горизонтальный стальной наземный РГСН-75. Чертеж
Технические характеристики
| Наименование параметра | РГСН-75 (темные нефтепродукты) | РГСН-75 (светлые нефтепродукты) | |
|---|---|---|---|
| Рабочее давление, МПа | налив | налив | |
| Рабочее давление в подогревателе, МПа | 0,4 | - | |
| Рабочая температура, °С | От 0 до 90* | От 0 до 90* | |
| Допустимая минимальная стенки резервуара, °С | Ст3пс4 | Минус 40 | Минус 40 |
| 09Г2С-8 | Минус 60 | Минус 60 | |
| Внутренний диаметр резервуара, Dв, мм | 3000 | 3000 | |
| Длина резервуара, L, мм | 10100 | 9500 | |
| Расстояние между опорами, L1, мм | 4500 | 4500 | |
| Расстояние до опоры, L2, мм | 2100 | 2100 | |
| Длина цилиндрической части резервуара, L3, мм | 9000 | 9000 | |
| Расстояние до пробки, К, L4, мм | 5300 | 4900 | |
| Толщина корпуса резервуара, S/S1, мм | 6/12 | 6/12 | |
| Ширина резервуара, В, мм | 3435 | 3435 | |
| Ширина опоры, В1, мм | 3000 | 3000 | |
| Высота резервуара, Н, мм | 4680 | 4500 | |
| Высота резервуара при транспортировке, Н1, мм | 3650 | 3650 | |
| Площадь поверхности теплообмена, м2 | 14 | - | |
| Масса резервуара, кг | 7920 | 7640 | |
| Установленный срок службы, лет | 10 | 10 | |
| Сейсмичность по 12 балльной шкале, балл | До 9 | До 9 | |
| Группа резервуаров по ОСТ 26 291-94 | 5а | 5а | |
Требования к сейсмичности площадки строительства
Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.
Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.
Производство РГСН-75
В зависимости от запроса, целей, потребностей заказчика, наши эксперты изготовят для нужд вашего бизнеса любой тип наземного оборудования. Мы производим:
- стальной наземный резервуар для нефтепродуктов;
- емкости для хранения технической, пожарной, чистой воды;
- оборудование для транспортировки и накопления ГСМ.
По заявке клиента изделия могут комплектоваться специальными крепежами, отопительной техникой. Для эффективной долгосрочной эксплуатации наземных резервуаров РГСН мы дополнительно изолируем оборудования с применением проверенных современных материалов.
Как заказать резервуары РГСН-75?
Чтобы заказать наземный резервуар вместимостью 75 куб. метров в Москве по лучшей цене, обращайтесь в наш отдел приема заявок. Для этого достаточно:
- позвонить по номеру 8–800–3021–565;
- написать на email с адресом marketing@snmash.ru.
НПО «Спецнефтемаш» осуществляет производство резервуаров для нефти и всесторонне сопровождение каждого заказа. Мы изготовим, доставим и произведем установку РГСН-75 на вашей территории в самые оперативные сроки.
