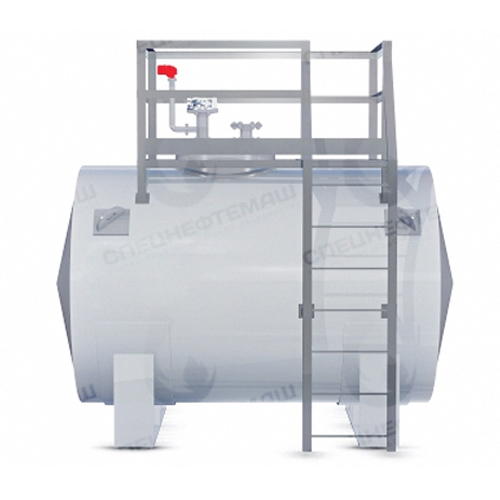

Резервуар горизонтальный стальной наземный РГСН-5

Резервуар горизонтальный стальной наземный РГСН-5
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
5 м3
Рабочая температура:
От 0 до 90 °C
Материал корпуса:
сталь Ст3, 09ГС2С, 12х18Н10Т
Размещение:
Наземное
Среда в резервуарах:
Нефтепродукты
Среда в теплообменном устройстве:
Жидкость
Сейсмичность:
до 9 баллов
Срок службы:
10 лет
Производитель:
ООО НПО "Спецнефтемаш"



Резервуар горизонтальный стальной наземный на 5 кубометров, сокращенно РГСН-5 – конструкция цилиндрической формы для хранения, накопления, транспортировки, фильтрации материалов в форме жидкости. Изготавливается из стали с антикоррозионными свойствами.

Конструкция РГСН-5

В НПО «Спецнефтемаш» вы можете заказать емкости РГСН-5, соответствующие всем ГОСТ, по самой привлекательной стоимости. Мы производим оборудование различного применения:

  • стальные наземные резервуары для нефтепродуктов: мазутов, дистилляторов (темные), ГСМ (светлые);
  • наземные резервуары для воды (пожарной, технической, очищенной, питьевой);
  • цилиндрические конструкции с плоским и конусообразным дном;
  • утепленные (оснащенные оборудованием для обогрева или изолированные) наземные резервуары;
  • оборудование стандартных размеров и нестандартные изделия.

Стандартные параметры цилиндров: 2,785 м длины * 1,8 м ширины * 2,835 м высоты. При транспортировке высота изделия составляет 2,05 м.

Характеристики резервуара наземного РГСН-5

Все наши емкости проходят контроль и сопровождаются сертификатом (№Росс.RU.АВ17.по1286), разрешением (№РРС.00–047039). Характеристики:

  • надземное размещение (качественный доступ для обслуживания, простая установка РГСН-5);
  • эксплуатация при температуре в диапазоне +95 – -65 градусов по шкале Цельсия;
  • оснащение стропильными системами;
  • дополнительное оборудование по заявке заказчика (отопление, изоляция наземных горизонтальных резервуаров РГСН-5, крепежи);
  • требования к избыточному давлению газовой системы: 0,07 МПа для цилиндров с конусообразным дном и 0,04 МПа для плоскодонных.

Жидкость, заполняющая межстенное пространство, должна иметь температуру вспышки 100+ градусов, быть химически нейтральной. Ее плотность – выше плотности эксплуатируемого материала. Наземные резервуары РГСН применяются для субстанций предельной плотности 1 т/куб. метр.


Чертеж РГСН-5

Резервуар горизонтальный стальной наземный РГСН-5. Чертеж


Технические характеристики

Наименование параметра Значение
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 минус 40
09Г2С-8 минус 60
Внутренний диаметр резервуара, Dв, мм 1600
Длина резервуара, L, мм 2785
Расстояние между опорами, L1, мм 2410
Длина цилиндрической части резервуара, L2, мм 2500
Расстояние до штуцера дренажа, L3, мм 1830
Толщина корпуса резервуара, S/S1, мм 4/8
Ширина резервуара, В, мм 1800
Высота резервуара, Н, мм 2835
Высота резервуара при транспортировке, Н1, мм 2050
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1540
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 9
Группа резервуаров по ОСТ 26 291-94 5a
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Как заказать резервуары РГСН-5?

Чтобы купить резервуарное оборудование в Москве напрямую у производителя, вы можете:

  • позвонить нам по номеру 8–800–3021–565;
  • заполнить анкетную заявку на производство на сайте;
  • написать сообщение по адресу marketing@snmash.ru.

Укажите свои данные по заказу, и наши специалисты оперативно подберут качественные цилиндры под конкретные нужды, рассчитают потребность площадки, оценят стоимость работ по изготовлению конструкций, спланируют график доставок. Обращайтесь, мы работаем по всей РФ, доставляем РГСН на 5 кубометров в страны СНГ, предлагаем оптимальную цену и гарантируем качество своих изделий (срок действия гарантии – 10 лет).
