Вернуться в Резервуары РГСН

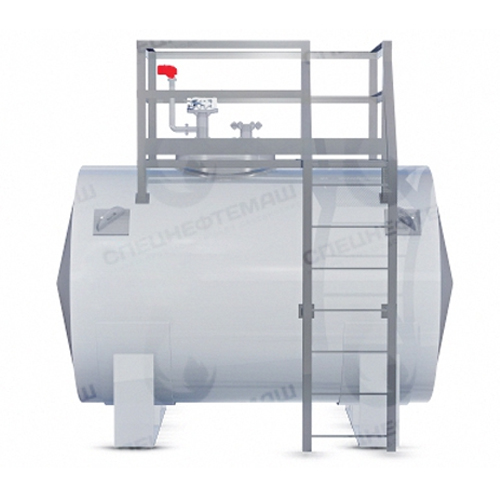

Резервуар горизонтальный стальной наземный РГСН-10

Резервуар горизонтальный стальной наземный РГСН-10
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
10 м3
Рабочая температура:
От 0 до 90 °C
Материал корпуса:
сталь Ст3, 09ГС2С, 12х18Н10Т
Размещение:
Наземное
Среда в резервуарах:
Нефтепродукты
Среда в теплообменном устройстве:
Жидкость
Сейсмичность:
до 9 баллов
Срок службы:
10 лет
Производитель:
ООО НПО "Спецнефтемаш"



Наземные горизонтальные резервуары – емкости РГСН-10 – представляют собой цилиндрическую конструкцию-хранилище вместимостью 10 куб. метров для различных жидких материалов, чья плотность не превышает норматива в 1 тонну/куб. метр. Изготавливаются, согласно требованиям ГОСТ Р.526302012, ГОСТ 17032–2010.

НПО «Спецнефтемаш» занимается производством, доставкой установкой РГС на протяжении многих лет. У нас вы можете заказать качественное оборудование, выполненное под конкретные нужды вашей площадки, по оптимальной цене с полным сопровождением (документальным, организационным, производственным, сервисным).

Горизонтальные резервуары РГСН-10: преимущества и назначение

Среди преимуществ конструкции надземного размещения:

  1. Широкая сфера применения. Стальные наземные резервуары для нефтепродуктов, воды, масел – цилиндры подходят для размещения любого материала с нормативной плотностью.
  2. Простая установка РГСН-10 благодаря наземному размещению.
  3. Удобный доступ для обслуживания емкостей.
  4. Высокая экобезопасность.
  5. Возможность применения резервуара РГСН-10 в условиях повышенных требований к пожарной безопасности.

Характеристики резервуара РГСН-10

Все наземные горизонтальные резервуары РГСН-10 нашего производства соответствуют ГОСТ и сопровождаются документами, подтверждающими их качество: продукция сертифицирована (№ сертификационного документа Росс.RU.АВ17.по1286) и разрешена к использованию (№ разрешения РРС.00–047039). Конструкции наземных резервуаров РГСН сопровождаются заводской гарантией сроком на 10 лет.

В изготовлении емкостей применяется устойчивая к коррозии сталь марок СТ3, 09ГС2С, 12х18Н10Т. Характеристики данного стального листа позволяют применять оборудование при температурах от 65 градусов мороза до 95 градусов выше нуля.

Размеры горизонтальных стальных наземных резервуаров на 10 кубометров: 3,335*2,4*3,685 (длина, ширина, высота цилиндра, соответственно).


Чертеж РГСН-10

Резервуар горизонтальный стальной наземный РГСН-10. Чертеж


Технические характеристики

Наименование параметра Значение
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 минус 40
09Г2С-8 минус 60
Внутренний диаметр резервуара, Dв, мм 2200
Длина резервуара, L, мм 3335
Расстояние между опорами, L1, мм 2750
Длина цилиндрической части резервуара, L2, мм 2840
Расстояние до штуцера дренажа, L3, мм 1100
Толщина корпуса резервуара, S/S1, мм 4/8
Ширина резервуара, В, мм 2400
Высота резервуара, Н, мм 3685
Высота резервуара при транспортировке, Н1, мм 2650
Площадь поверхности теплообмена, м2 3,2
Масса резервуара, кг 2520
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 9
Группа резервуаров по ОСТ 26 291-94
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

Требования к сейсмичности площадки строительства

Благодаря передовым технологиям производства, резервуарное и емкостное оборудование ООО НПО "Спецнефтемаш" способно выдерживать сейсмические воздействия вплоть до 9 баллов по шкале MSK-64. Проведенные в сентябре 2017 года испытания подтвердили это на практике, в результате чего был получен Сертификат Соответствия требованиям нормативных документов ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98.

Таким образом, если вам необходимо качественное резервуарное или емкостное оборудование при строительстве объектов нефте-газовой промышленности в сейсмически активных районах, ООО НПО "СпецНефтеМаш" готов удовлетворить ваш спрос.

Эксплуатационные требования при установке РГС на 10 куб. метров

Межстенная жидкость, используемая с резервуаром горизонтальным наземным, должна соответствовать ряду требований:

  • уровень плотности < уровня материала заполнения;
  • t вспышки > 100 градусов;
  • химическая нейтральность/стабильность;
  • сохранение параметров при температурах, на которые рассчитан цилиндр.

По вашему желанию мы дополнительно оснащаем оборудование (на этапе производства РГСН-10) отопительной техникой различного принципа действия, изоляционным материалом, креплениями, иными внешними конструкциями для удобства эксплуатации. Расчет стоимости каждого заказа – индивидуален.

Как заказать резервуары РГСН-10?

Стоимость наземных резервуаров РГСН-10 от НПО «Спецнефтемаш» – это цена производителя. Мы обладаем достаточным ресурсом, имеем прямые выходы на поставщика качественного стального сырья, собрали команду компетентных специалистов, потому можем предложить заказчику самые выгодные расценки.

Чтобы купить конструкции на 10 кубометров, от вас нужно только позвонить по номеру 8–800–3021–565 или отправить заявку на эл. почту marketing@snmash.ru. Мы оперативно реагируем на каждый запрос от клиентов и партнеров.

Если хотите сэкономить время, – присылайте заполненный опросный лист, чтобы наш менеджер сразу подготовил рекомендации по выбору оборудования, рассчитал объем потребности и оценил стоимость будущих работ. Доставка осуществляется по всей РФ и в страны СНГ.
