Опоры УКГ-17 (серия 5.905-18.05 выпуск 1)
Рейтинг 4.8/5 Основан на 2025 отзывах покупателей
Директор группы компаний , Октябрь 12, 2020
5/5звезд
Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры. https://snmash.ru/production/opory-truboprovodov/seriya-5-905-18-05-vypusk-1/ukg-17.html Лучшая компания на российском рынке по производству резервуарного оборудования, емкостных аппаратов и трубопроводной арматуры.
Опоры УКГ-17 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.
Опоры УКГ-17 (серия 5.905-18.05 выпуск 1)
Опоры УКГ-17 от компании ООО НПО Спецнефтемаш от производителя. Назначение, технические характеристики. Цены. Телефон: 8-800-3021-565.

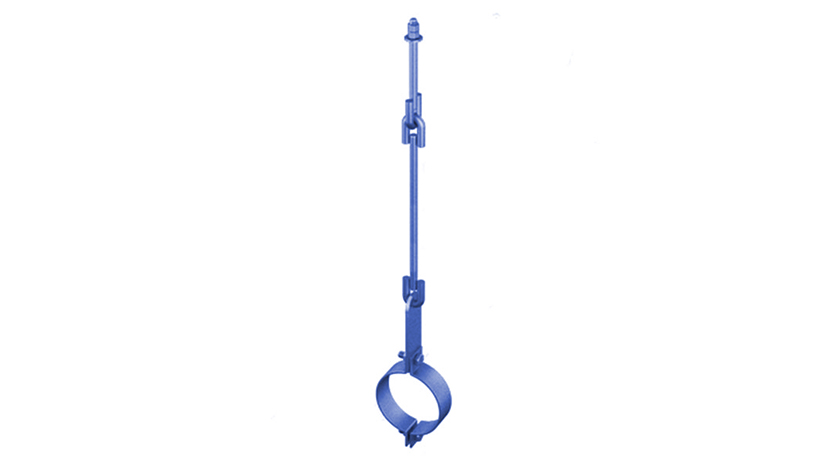

Опоры УКГ-17 от компании ООО НПО Спецнефтемаш Фото УКГ-17 - купить по выгодным ценам
Вернуться в Опоры серии 5.905-18.05 выпуск 1

Опоры УКГ-17 (серия 5.905-18.05 выпуск 1)

Опоры УКГ-17 (серия 5.905-18.05 выпуск 1)
Характеристики
Запрос цены
Мне нужна консультация

Материал
ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т
Диаметр DN
от 18 до 159 мм
Изготовление
в соответствии с ГОСТ, ОСТ
Срок изготовления
от 5 рабочих дней
Паспорта
качества на продукцию
Специальные цены
и скидки на объемы
Контроль ОТК
на всех этапах производства
Производитель
ООО НПО "Спецнефтемаш"

Страны доставки: Россия, Беларусь, Казахстан, Киргизия, Узбекистан, Таджикистан, Туркмения, Азербайджан

Другие опоры данной серии:

УКГ-1
УКГ-2
УКГ-3
УКГ-4
УКГ-5
УКГ-6
УКГ-7
УКГ-8
УКГ-9
УКГ-10
УКГ-11
УКГ-12
УКГ-13
УКГ-14
УКГ-15
УКГ-16
УКГ-17
УКГ-18

При необходимости организовать прокладку трубопровода в помещении, можно использовать крепления УКГ-17. Они относятся к подвесному типу, имеют одну тягу, которая регулируется гайкой. Это позволяет крепить трубы к потолку и другим горизонтальным поверхностям снизу. Допускается использование для труб Ø от 50 до 200 мм. Конструкция состоит из 2 полухомутов. Подвесную систему изготавливают из резьбовых соединений.

Для производства опор используются чертежи серия 5.905-18.05, вып. 1.

Применение опор

Опоры УКГ-17 поддерживают в горизонтальном положении газопроводы, давление внутри которых не превышает 1,2 МПа. Эксплуатация системы допускается при нижней границе температур не ниже - 40° C.

Использование металлоконструкций данного типа позволяет обеспечить надежную фиксацию системы труб, входящих в технологическую сеть газопровода. Их применение значительно упрощает эксплуатацию системы, стабилизирует и делает прочнее всю конструкцию.

Конструкция опор

Опоры газопровода УКГ-17 относятся к подвесному типу. Подвесная система крепится на потолке или другой горизонтальной поверхности (балках, траверсах). Полухомуты надеваются на трубу, захватывают ее, соединяются болтом с гайкой. Такое соединение надежно удерживает трубу на требуемом уровне.

Устройство изделия сводит к нулю возможность сдвига труб с проектного положения в результате физических воздействий, механических нагрузок, изменений температуры. Оно рассчитано на сопротивление такого рода нагрузкам, поэтому сводит их действие к минимуму, предотвращая возникновение аварийных ситуаций.

Расстояние между местами подвешивания креплений газопровода не должно превышать 6,0 метра. При необходимости изменения проектного расстояния, следует выполнить новый расчет прочности конструкции.

Производство опор УКГ-17

Материалом для изготовления подвесных изделий УКГ-17 служит сталь Ст.3, 20. В некоторых случаях, производственные условия эксплуатации трубопровода требуют применения материалов, характеризующихся большей прочностью, износостойкостью, тогда можно заказать опоры УКГ-17 из других материалов:

  • 09Г2С;
  • 12Х18Н10Т;
  • 12ХМ;
  • 12Х1МФ;
  • 15Х5М и др.

Во избежание появления коррозии на изделиях после доставки их к месту монтажа, продукция до отправки покрывается защитным транспортировочным грунтом ГФ-021. Если требуется более прочное покрытие, есть возможность применения:

  • термодиффузионного цинкования;
  • горячего цинкования;
  • цинксодержащих эмалей;
  • покрытия на основе эпоксидных смол и др.

Чтобы получить продукцию с нестандартным покрытием, надо в заказе уточнить тип требуемого покрытия.

Чертеж опоры УКГ-17

Металлоконструкции изготавливаются по рабочим чертежам серии 5.905-18.05, которые предназначены для проектирования и строительства систем газоснабжения.

Чертеж опоры УКГ-17

Размещение элементов крепления трубопровода на потолке или балке позволяет освободить площади под оборудование или другие задачи.

Технические характеристики

В таблице указан вес разных модификаций в зависимости от диаметров труб, на которые они рассчитаны.

Обозначение Условный проход Ду, мм Нагрузка Рmax, КГС Н, мм d, мм l, мм l₁, мм l₂, мм L, мм Q, мм Масса ед., кг
УКГ 17.00 50 200 520 10 52 147,5 171 174,5 26 1,11
УКГ 17.00-01 65 250 520 10 60 147,5 171 166,5 26 1,19
УКГ 17.00-02 80 400 700 12 67 150,5 172 340,5 34 1,61
УКГ 17.00-03 100 400 700 12 80 150,5 172 327,5 34 1,81
УКГ 17.00-04 125 900 730 16 90 182 264 234 43 3,26
УКГ 17.00-05 150 1100 790 16 108 182 264 276 43 3,68
УКГ 1700-06 175 1800 880 20 130 198,5 302 299,5 51 6,4
УКГ 17.00-07 200 2000 900 20 140 198,5 302 309,5 51 6,76

По этой таблице можно определить вес нужной модификации.

Заказать опоры УКГ-17

Купить опоры УКГ-17 можно на сайте компании. Разные модификации металлоизделий могут значительно отличаться размерами или по весу, поэтому и цена на них будет разная. Уточнить стоимость изделий можно у менеджеров компании или из прайс-листа. Время изготовления может занять до 20 календарных дней, в зависимости от загруженности производства, поэтому сроки поставки тоже лучше уточнить у менеджеров.

Для оформления заказа можно позвонить по телефону: 8-800-3021-565, написать на электронную почту: marketing@snmash.ru, или заполнить форму для заявок на сайте.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов

Рабочие чертежи опоры УКГ-17

Документ: Подвеска с одной тягой регулируемой гайкой УКГ 17.00. Серия 5.905 - 18-05
