Опоры УКГ-16 (серия 5.905-18.05 выпуск 1)

Для прокладки трубопроводов с диаметром труб от 200 до 1000 мм используются опоры УКГ-16. Их изготавливают по чертежам серии 5.905-18.05, вып.1.

Применение опор УКГ-16

Применение крепления УКГ-16 рекомендуется в газопроводах, рассчитанных на давление, не превышающее 1,2 МПа, при температуре окружающей среды не ниже -40°С. Для системы с трубами, диаметр которых составляет от 0,2 до 1,0 метра.

Опоры газопровода данного типа широко применяются для монтажа технологических трубопроводов. Они разработаны для уменьшения пагубного воздействия окружающей среды на металл элементов системы, обеспечить стабильность конструкции, воспрепятствовать возможности механических повреждений по всей длине трассы.

Конструкция опор УКГ-16

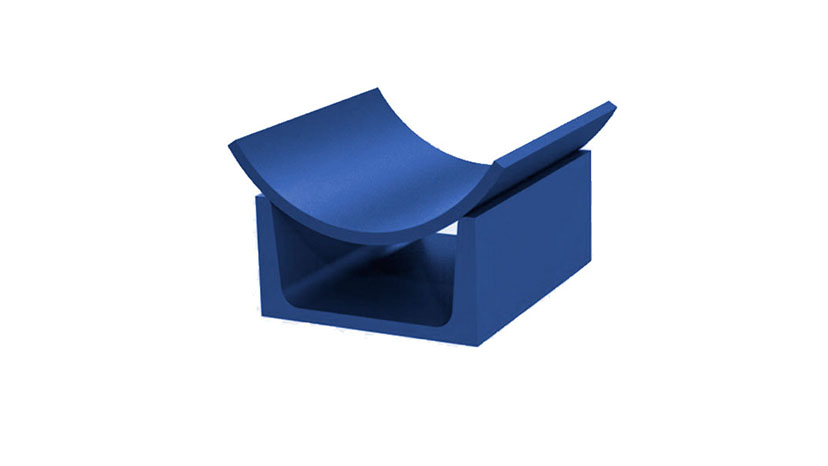

Строение крепления газопровода УКГ-16 представлено конструкцией, обеспечивающей надежную фиксацию труб. Она состоит из основания, усиленного ребрами жесткости и нескольких хомутов. Изготавливается из качественной стали разных марок.

Конструкция изделия рассчитана на компенсацию возможных смещений трубы в результате механических нагрузок, перепадов температур, прогибов под собственным весом. Этот тип опор обеспечивает сопротивление системы трубопровода такого рода воздействиям и ведению к минимуму возможность возникновения нештатных ситуаций, возможности появления свищей и прорывов.

Расстояние между опорами при монтаже конструкций должно составлять не более 6,0 метра. При необходимости увеличения интервалов следует произвести дополнительные расчеты, чтобы уточнить возможность изменения длины промежутков.

Производство опор УКГ-16

Общепринятым материалом для изготовления данных изделий считается сталь марки Ст.3. Это качественный материал, способный выдерживать стандартные нагрузки и перепады температур. Если предполагается, что строящаяся трасса будет эксплуатироваться в более экстремальных условиях, можно заказать опоры УКГ-16 из других марок:

• 09Г2С;
• 12Х18Н10Т;
• 12ХМ;
• 12Х1МФ;
• 15Х5М и др.

Чтобы избежать появления коррозии на конструкциях во время перевозки, их покрывают транспортировочным грунтом ГФ-021. Можно заказать:

• термодиффузионное цинкование;
• горячее цинкование;
• покраску цинксодержащими эмалями;
• покрытие эпоксидными смолами и т. д.

Все материалы соответствуют ГОСТ

Чертеж опоры УКГ-16

Изготовление опор производится в соответствии с рабочими чертежами, серия 5.905-18.05, которые используются для строительства газопроводов.

Технические характеристики

Заказать опоры УКГ-16

Купить опоры УКГ-16 можно на сайте ООО НПО «СпецНефтеМаш». Крепления, рассчитанные на разные диаметры труб, отличаются по размерам, цена на них рассчитывается индивидуально.

Выпуск продукции производится согласно требованиям государственных и отраслевых стандартов, с поэтапным контролем качества. Весь товар сертифицирован.

Оформление заказа производится на сайте, после заполнения специальной формы. Можно послать заявку по электронной почте: marketing@snmash.ru, или позвонив по номеру телефона 8-800-3021-565.

На изготовления заказа уходит 7 – 15 рабочих дней, срок зависит от степени загруженности рабочих мощностей. Узнать цены можно в прайс-листе или у менеджеров компании.

Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов – документация

Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:

Рабочие чертежи опоры УКГ-16
