Опоры серии 5.905-18.05 выпуск 1
Серия 5.905-18.05 Выпуск 1 "Узлы, детали, рабочие чертежи"
Данный каталог представляет детали и узлы газопроводов, которые можно заказать в нашей компании. Эти конструктивные элементы выполняются в соответствии с чертежами серии 5.905-18.05, вып. 1. Технические решения каталога соответствуют отраслевым и государственным стандартам, нормам и правилам.
Виды представленных в каталоге креплений
ООО НПО «СпецНефтеМаш» занимается изготовлением всех распространенных видов опор для газопровода серии 5.905-18.05 выпуск 1. В каталоге представлены опоры под газопровод (от УКГ-1 до УКГ-17) и опора УКГ-18, предназначенная для размещения шкафного газорегуляторного пункта.
| Марка опоры | Чертеж | Название | Наружный диаметр, Ду.; мм |
|---|---|---|---|
| УКГ 1.00 |
|
Крепление газопровода к кирпичной или деревянной стене | 15-40 |
| УКГ 2.00 |
|
Крепление газопровода к кирпичной стене | 50-300 |

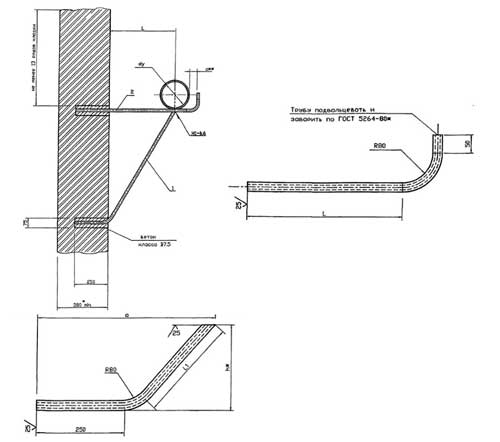

| УКГ 3.00 |
|
Крепление газопровода к кирпичной стене | 50-200 |
| УКГ 4.00 |
|
Крепление горизонтального газопровода к железобетонной колонне | 50-250 |
| УКГ 5.00 |
|
Крепление горизонтального газопровода к железобетонной колонне | 300-500 |
| УКГ 6.00 |
|
Крепление горизонтального газопровода к железобетонной колонне | 50-500 |
| УКГ 7.00 |
|
Крепление горизонтального газопровода к металлическим конструкциям | 50-300 |
| УКГ 8.00 |
|
Крепление горизонтального газопровода к металлическим конструкциям | 400 и 500 |
| УКГ 9.00 |
|
Крепление вертикального газопровода к металлическим конструкциям | 50-500 |
| УКГ 10.00 |
|
Крепление горизонтального газопровода на опоре из трубы внутри помещения | 50-200 |
| УКГ 11.00 |
|
Крепление газопровода на опоре из трубы | 15-300 |
| УКГ 12.00 |
|
Крепление горизонтального газопровода на отдельно стоящей опоре | 250-1000 |
| УКГ 13.00 |
|
Крепление вспомогательного газопровода к основному | 50-500 |
| УКГ 14.00 |
|
Крепление 2х вспомогательных газопроводов к основному | 50-500 |
| УКГ 15.00 |
|
Крепление газопровода к панельным и блочным стенам | 15-100 |
| УКГ 16.00 |
|
Опора неподвижная под газопровод | 200-1000 |

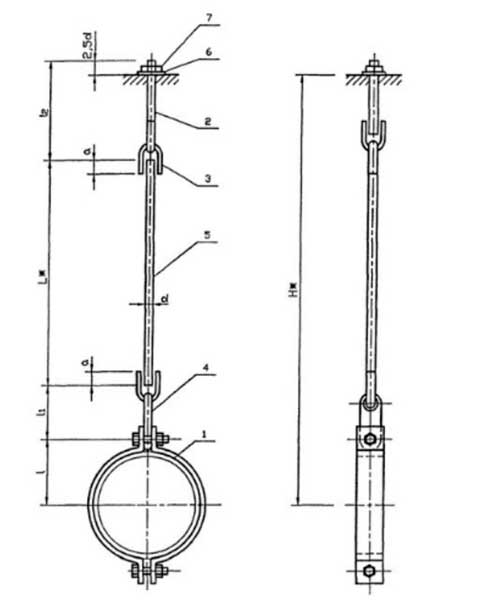

| УКГ 17.00 |
|
Подвеска с одной тягой, регулируемой гайкой | 50-200 |
Эти изделия могут быть выполнены в виде:
- консоли с хомутами(полухомутами);
- рамы с хомутами (полухомутами);
- стойки;
- тяги с ушком и другими изделиями.
Разнообразие форм опор позволяет найти подходящее решение для любых условий строительства и эксплуатации трубопроводов.
Применение опор серии 5.905-18.05
Крепления газопроводов, относящиеся к серии 5.905-18.05, применяются для монтажа технологических трубопроводов. Технологическое решение предусматривает их использование для уменьшения неблагоприятных влияний на трубопровод окружающей среды, атмосферных осадков, механических нагрузок. Установка опор УКГ позволяет обеспечить стабильность конструкции и сопротивление внешним воздействиям.
Элементы креплений серии 5.905-18.05 рассчитаны на применение в конструкциях трубопроводов в системах газоснабжения при их строительстве и эксплуатации. Выдерживают давление рабочей среды до1,2 МПа при температуре окружающей среды не ниже – 40°С.
Конструкция опор серии 5.905-18.05
Опоры газопроводов, входящих в указанную серию, сконструированы с расчетом обеспечения качественной поддержки трубы. Они состоят из прочного основания, имеющего ребра жесткости для придания большей прочности и нескольких хомутов. В качестве материала применяется высококачественная сталь (марки стали могут быть разными). Тип соединения деталей – сварной, после сборки металл покрывают антикоррозионной грунтовкой. Такие условия изготовления позволяют элементам трубопроводов долгое время сохранять свои качества.
Производство опор серии 5.905 – 18-05
Материалом для изготовления служат стали марки Ст.3; или 10. По заказу допускается применение марок:
- 09Г2С;
- 12Х18Н10Т;
- 12ХМ;
- 12Х1МФ;
- 15Х5М и др.
СНиП 2.03.11-85 требует покрытия готовых изделий транспортировочным грунтом в 2 слоя и последующим окрашиванием масляной краской на 2 раза или иным покрытием, способным защитить изделия от коррозии (согласно ГОСТ 8292-85). В числе разрешенных способов антикоррозийной защиты:
- термодиффузионное цинкование;
- горячее цинкование;
- цинксодержащие эмали;
- покрытия на основе эпоксидных смол и др.
Для изготовления опор УКГ данной серии применяются рабочие чертежи, серия 5.905-18.05, вып.1.
Заказать металлоконструкции
Купить опоры серии 5.905 – 18.05 можно на этом сайте. Их цена определяется размерами изделия, поэтому требует уточнения при заказе. Металлоконструкции изготавливаются согласно требованиям отраслевых и государственных стандартов. Качество изготовления контролируется на всех этапах производства. Вся продукция НПО проходит сертификацию.
Заказать опоры серии 5.905-18.05 можно, сделав заявку по телефону № 8-800-3021-565, написав на электронную почту: marketing@snmash.ru, или заполнив форму для заявок на сайте.
Возможный срок поставки может составлять от 7 до 15 рабочих дней. Он зависит от загруженности производственных мощностей и его лучше уточнять у менеджеров компании.
Документация к опорам
Требования, технические характеристики, размерные показатели и другая важная документация доступны по ссылке ниже:
Документ: Cерии 5.905-18.05 выпуск 1. Узлы и детали крепления газопроводов
