Вернуться в Емкости для СУГ (газгольдеры). Резервуары СУГ

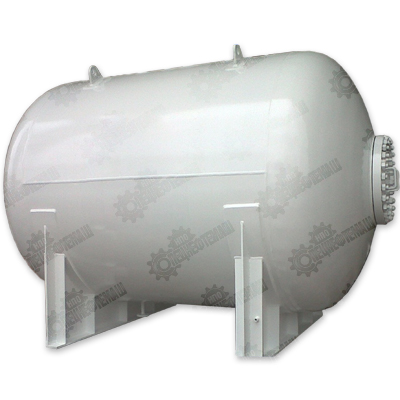

Резервуар для СУГ 8 м3

Резервуар для СУГ 8 м3
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация

Объем:
8 м3
Рабочая температура:
От -60 до 50 °C
Материал корпуса:
сталь 09Г2С, 12Х18Н10Т
Рабочее давление:
1,6 МПа
Климатическое исполнение:
УХЛ1
Рабочая среда:
СУГ
Сейсмичность:
до 9 баллов
Срок службы:
20 лет
Производитель:
ООО НПО "Спецнефтемаш"

Типоразмеры в наличии:

4,2 м3
5 м3
8 м3
10 м3
20 м3
25 м3
50 м3
100 м3
200 м3



Резервуар объемом 8 куб. м (газгольдер) представляет собой цилиндрический сосуд с овальным днищем и горловинами вверху конструкции. Предназначен для хранения сжиженного газа (коротко СУГ) в заданных условиях: под давлением 1,6 МПа при температуре от 50 градусов выше нуля до 60 градусов мороза.

НПО «СпецНефтеМаш» занимается производством резервуаров для хранения сжиженных газов более 10 лет и располагает всем необходимым для изготовления сосудов стандартных габаритов и нестандартных конструкций вместимостью 8 куб. метров. Мы производим все типы емкостей для хранения СУГ:

  • наземные газгольдеры;
  • резервуары для хранения СУГ подземного размещения;
  • с двустенной конструкцией и дополнительной изоляцией корпуса сосудов.

Газгольдер наземного исполнения


Емкость для сжиженного газа наземной установки – самый простой тип. Представляет собой герметичный резервуар цилиндрической формы, оснащенный одной или несколькими горловинами для удобного доступа к содержимой субстанции.

Горловины газгольдера могут оборудоваться штуцерами для установки обязательного технологического оборудования – манометров, уровнемеров и других приборов. Тип, количество и класс предустановленной техники согласовывается индивидуально с заказчиком.

Устойчивая постановка объемной емкости для хранения газа на грунт обеспечивается специальными опорами. В зависимости от характеристик почвы в зоне монтажа это могут быть опоры-лапы или классические стойки.

Корпус наземного сосуда для сжиженного газа покрывается двуцветной эмалью. Это определяет хорошую видимость опасного объекта с содержащимся в нем веществом и качественную защиту стали от внешних факторов. По желанию заказчика на цилиндр могут быть нанесены иные опознавательные знаки.

Емкости подземные


Подземные резервуары для СУГ имеют аналогичную с наземными конструкцию. Их преимущество – размещение на заглублении – определяет высокую экологическую безопасность и специфику производства сосудов данного типа.

Так, для защиты стенок газгольдера от промерзания, негативного воздействия внутренних слоев грунта и подземных вод его корпус гидроизолирован:

  • битумной мастикой;
  • составом эпоксидных смол;
  • другими проверенными материалами (тип и качество гидроизоляции согласовывается заказчиком).

Для удобства доступа к содержимому сосуда верх его конструкции оснащается горловиной и штуцерами. Возможна установка любого измерительного оборудования, арматуры и т. д. В зависимости от климата, в котором планируется эксплуатация подземной емкости для СУГ, ей может потребоваться дополнительная антикоррозионная защита.

НПО «СпецНефтеМаш» применяет технологии катодно-анодной защитной обработки стального корпуса и при необходимости оснастит его качественной системой теплоизоляции. Наши резервуары для СУГ могут использоваться во всех климатических зонах, включая холодные регионы.

Двустенный газгольдер

Стальные емкости для хранения углеродного сжиженного газа двустенного исполнения – самые безопасные с точки зрения угрозы разгерметизации корпуса и попадания содержимого вовне. Данная конструкция представляет собой герметичный стальной сосуд, помещенный в стальной же резервуар большего диаметра. Что это дает:

  • предупреждение утечки субстанции наружу при разгерметизации внутренней емкости под СУГ;
  • контроль температурного режима (пространство между стенками сосудов – внутреннего и наружного – заполнено тосолом либо инертным газом);
  • профилактику взрывоопасных ситуаций при авариях.

Технические характеристики

Характеристики СУГ-8
Рабочий продукт сжиженный углеводородный газ, пропан-бутан или другие газы с упругостью паров не более, чем упропана
Номинальный объем, м3 8
Уровень налива, % 85
Полезный объем, м3 6,4
Способ размещения наземный, подземный
Конструктивное исполнение одностенные, двустенные
Днища эллиптические
Давление рабочее, МПа 1,6
Давление расчетное, МПа 1,8
Давление пробное гидравлическое, МПа 2,03
Температура эксплуатации, ºС -40...+45
Основной материал сталь 09Г2С
Толщина стали 10-22 мм
Группа аппарата по ОСТ 26-291-94 1
Класс опасности по ГОСТ 12.1.007-76 4
Пожароопасность по ГОСТ 12.1.004-91 да
Категория и группа взрывоопасности по ГОСТ 12.1.001-78 IIa-Т3
Антикоррозионная защита внешней поверхности подземных сосудов антикоррозионная защита весьма усиленного типа оп ГОСТ 9.602-2005 "Сооружения подземные. Общие требования к защите от коррозии"
Установленный срок службы, лет 20

Чертеж резервуара для СУГ 8 м

Резервуар для СУГ 8 м3. Чертеж


Габаритные размеры

Наземное исполнение Подземное исполнение
D, мм L, мм H, мм Масса, кг (одност.) Масса, кг (двуст.) D, мм L, мм H, мм Масса, кг (одност.) Масса, кг (двуст.)
1600 4360 1990 2600 4000 1400 5450 2635 2400 4100

Таблица штуцеров

Обозначение Назначение Ду, мм Ру, МПа
А штуцер наполнения 32 2,5
Б штуцер отбора жидкой фазы 20 2,5
В штуцер отбора газовой фазы 20 2,5
Г штуцер уровнемера 32 2,5
Д штуцер предохранительного клапана 32 2,5

Требования к сейсмичности площадки строительства

Емкости для СУГ производства НПО «СпецНефтеМаш» могут применяться на строительных, промышленных нефтегазовых площадках, расположенных в регионах повышенной сейсмической активности. Доказано на практике: наши газгольдеры способны выдерживать серьезное воздействие волнового поля (землетрясения до 9 баллов по шкале MSK64).

Испытания, которые подтвердили способность всех типов резервуаров оставаться герметичными при сильных подземных толчках, проведены в сентябре 2017 года. По итогам проверки продукции был присвоен сертификат соответствия ГОСТ 30546.1–98, 30546.2–98, 30546.3–98. Наши заказчики получают стабильное проверенное емкостное оборудование по самой выгодной цене (от производителя).

Как заказать

НПО «СпецНефтеМаш» обслуживает все районы России, доставляет продукцию в страны СНГ. Для расчета стоимости конкретного проекта (чтобы заказать изготовление партии или отдельного резервуара для сжиженного газа на 8 кубометров) достаточно связаться с нашим менеджером любым удобным способом:

  • через сайт;
  • по email: marketing@snmash.ru;
  • по номеру телефона 8–800–3021–565.

Квалифицированный консультант поможет определиться с типом исполнения сосуда, укажет ориентировочную стоимость заказа, согласует условия доставки техники. По вашей заявке мы изготовим любой вид газгольдера – наземный, подземный, двустенный – стандартных и нестандартных размеров.

Комплект предустановленной техники может быть любым. По заявке мы гидроизолируем, утеплим емкости для газа и проведем антикоррозионную обработку их корпуса.
